“Đồng hồ đo lưu lượng điện từ là gì? Ưu, nhược điểm và một số mẫu đồng hồ đo lưu lượng điện từ được sử dụng nhiều trong các nhà máy nước.”



1. Đồng hồ đo lưu lượng điện từ là gì?



Đồng hồ đo lưu lượng điện từ là thiết bị sử dụng cảm biết điện từ để đo lưu lượng của chất lỏng hay tốc độ của dòng chảy chất lỏng khi nó đi qua đường ống, đồng thời hiển thị kết quả đo và các thông số lên màn hình điện tử – thường được gắn liền với thân đồng hồ.

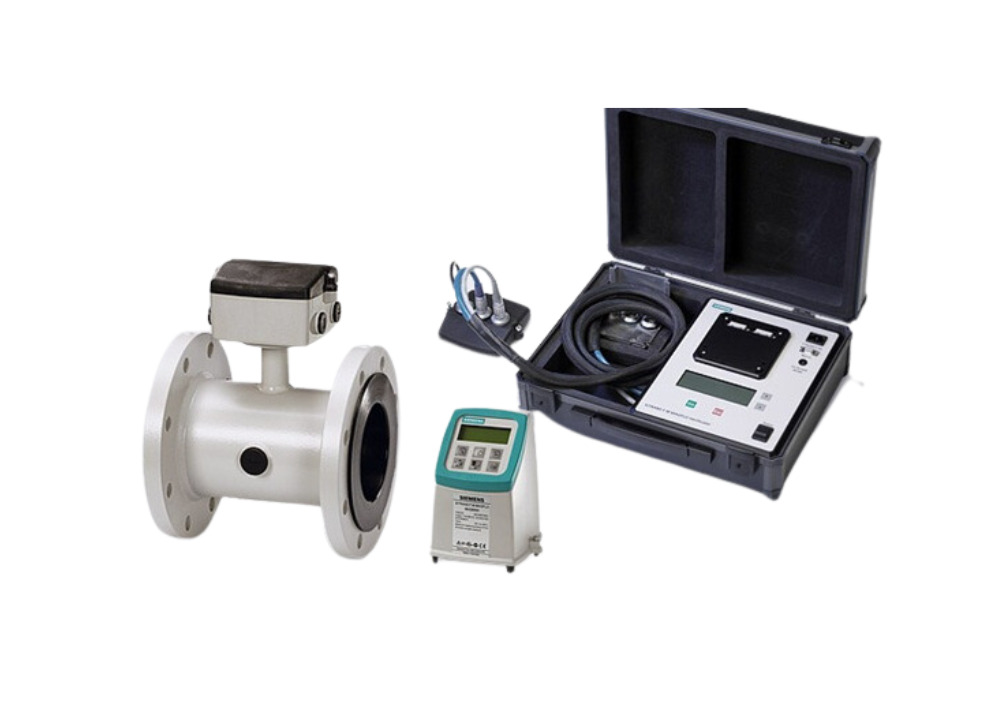

Đồng hồ đo lưu lượng điện từ



Hiện nay, đồng hồ đo lưu lượng điện từ được ứng dụng rất nhiều trong việc đo lường nước dùng trong công nghiệp, xử lý nước thải, nước sinh hoạt… Với nhu cầu ứng dụng tự động hóa vào doanh nghiệp nhằm số hóa các công tác quản lý và giám sát hệ thống từ xa, các đơn vị cấp nước, xử lý nước hay khai thác nguồn nước ngầm đã dần chuyển sang sử dụng đồng hồ đo lưu lượng điện từ để thay thế cho đồng hồ cơ truyền thống.

Nhờ khả năng đo được chính xác kể cả đối với tốc độ dòng chảy cực thấp dựa trên nguyên lý về cảm ứng điện từ, đồng hồ đo lưu lượng điện từ là thiết bị không thể thiếu trong các giải pháp tích hợp hệ thống như: SCADA, Hệ quan trắc chất lượng nước online, các hệ thống đòi hỏi việc đo lường chất lỏng có độ chính xác cao. Cùng tìm hiểu qua cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng điện từ:



2. Cấu tạo và nguyên lý hoạt động



Đồng hồ đo lưu lượng bằng điện từ được cấu thành từ các bộ phận sau:

  • Thân đồng hồ: bao gồm thân vỏ bên ngoài, lòng ống đo bên trong cho phép chất lỏng chảy qua, mắt cảm biến (sensor).
  • Mặt hiển thị: có 2 dạng là màn hình liền gắn trực tiếp với thân đồng hồ và màn hình rời nhận tín hiệu được truyền qua dây dẫn.

Tất cả đều được làm bằng các vật liệu bền bỉ, chống han gỉ tốt như đồng, gang, inox,… Chúng chịu được tác động lớn từ môi trường bên ngoài mà không bị ăn mòn hay dễ hư hỏng.

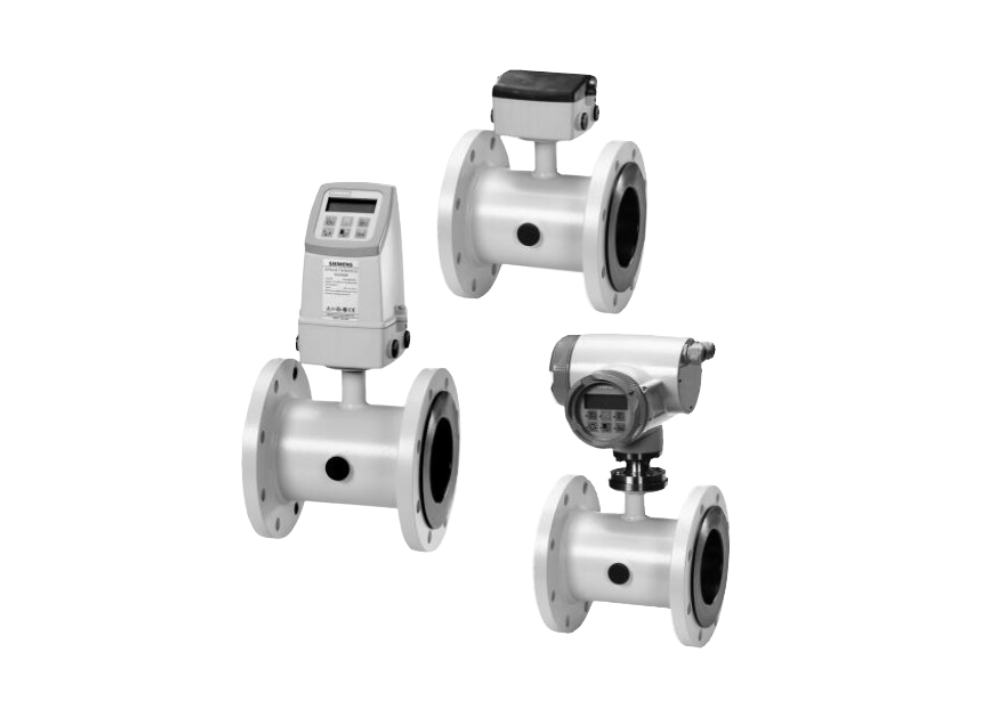

Các bộ phận của đồng hồ đo lưu lượng điện từ



Nguyên lý hoạt động của đồng hồ đo lưu lượng điện từ là dựa vào định luật cảm ứng điện từ Faraday. Cụ thể, khi có chất dẫn điện đi qua từ trường B, thì điện áp E hình thành tỷ lệ với vận tốc V của lưu chất, mật độ của từ trường và chiều dài của chất dẫn.

Trong chiếc đồng hồ này có dòng điện được đặt vào cuộn dây gắn bên trong hoặc bên ngoài thân máy, có tác dụng tạo ra từ trường. Vì vậy, khi chất lỏng chảy qua đường ống làm nhiệm vụ là chất dẫn điện, điều này giúp tạo ra một điện áp tỷ lệ thuận với tốc độ dòng chảy trung bình. Sau đó, điện áp được nhận bởi các điện cực đã gắn sẵn trong thân máy sẽ gửi tín hiệu về máy phát, chiếc máy phát này tính toán lưu lượng thể tích dựa trên kích thước ống.

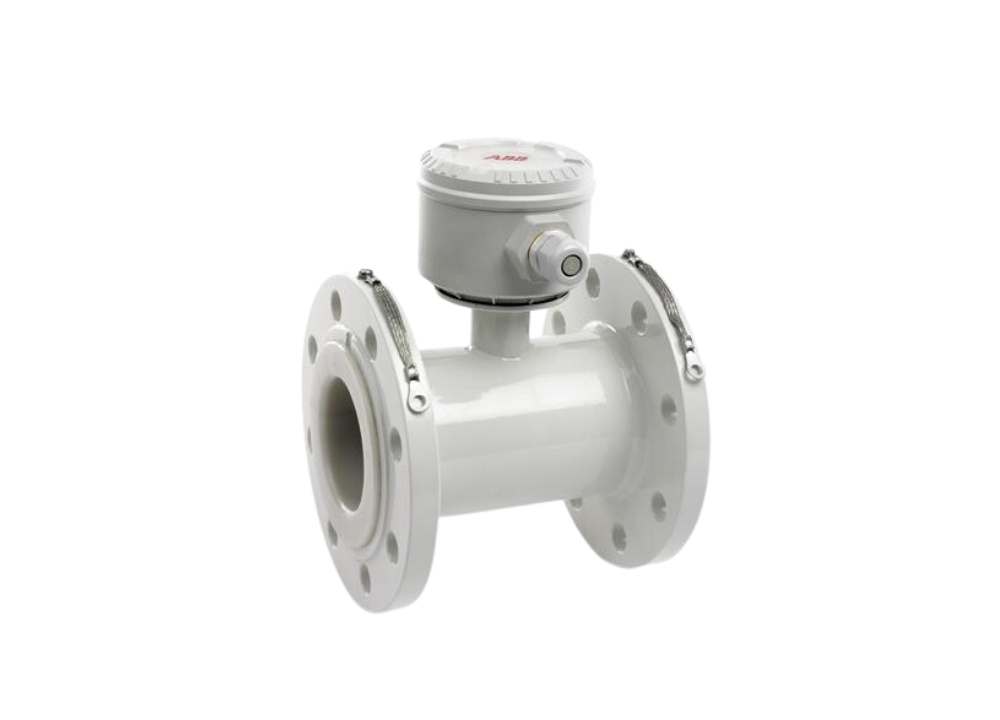

Đồng hồ có thiết kế nhỏ gọn, đơn giản, tiện lợi



3. Ưu nhược điểm của đồng hồ đo lưu lượng điện từ



Các ưu điểm nổi bật:

  • Thiết kế đơn giản, mức tiêu thụ điện năng thấp.
  • Có thể đo được tốc độ dòng chảy đa dạng như môi trường ăn mòn, môi trường dốc và dòng chảy hai pha lỏng-rắn lơ lửng.
  • Hình thức nhỏ gọn, dễ lắp đặt và sử dụng.
  • Chức năng đo lưu lượng theo cả hai chiều thuận và ngược.
  • Giúp người dùng kiểm soát được quá trình sử dụng nước hiệu quả hơn.



Hạn chế khi sử dụng:

  • Đồng hồ hạn chế trong việc đo khí, hơi và chất lỏng chứa một lượng lớn khí.
  • Không dùng để đo được môi trường lỏng có độ dẫn thấp, không thể đo được môi trường như các sản phẩm dầu mỏ hoặc dung môi hữu cơ.
  • Chỉ đo được phương tiện có nhiệt độ cao tối đa là 200oC.
  • Đồng hồ nhạy cảm với nhiễu điện từ bên ngoài.

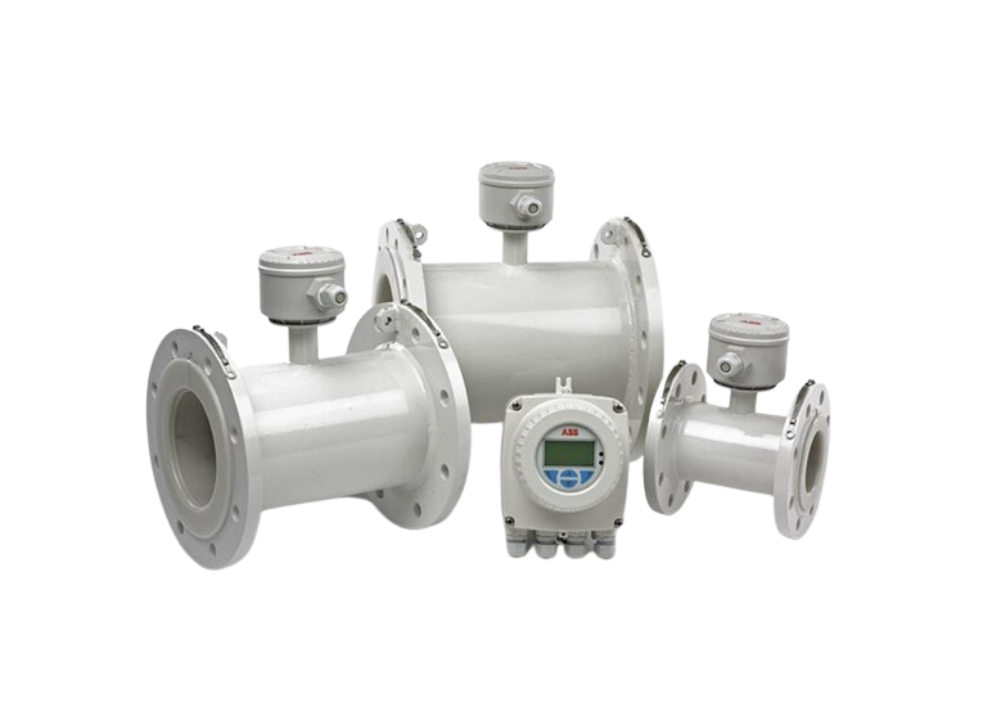

Sản phẩm có giá thành cạnh tranh, phù hợp cho các dự án



Tại Duc Hung Co, chúng tôi cung cấp nhiều dòng sản phẩm đồng hồ đo lưu lượng điện từ chất lượng với giá thành hợp lý. Sản phẩm này có nhiều mức giá tùy theo model, kích cỡ và nhu cầu khác nhau. Để được nhận tư vấn chi tiết về các dòng sản phẩm đồng hồ đo lưu lượng điện từ, hãy liên hệ ngay với đội tư vấn của chúng tôi theo số hotline: 08.5788.7588 hoặc gửi yêu cầu báo giá qua email: info@duchungco.com.

Duc Hung Co là đơn vị cung cấp đồng hồ đo lưu lượng điện từ chính hãng



4. Một số mẫu đồng hồ đo lưu lượng điện từ được ưa chuộng nhất hiện nay



• Đồng hồ đo lưu lượng điện từ dòng SITRANS F M MAG 8000 W (SITRANS F M MAG 8000 W Model)



Thông số kỹ thuật:

  • Model: SITRANS F M MAG 8000 W
  • Xuất xứ: Simens – Pháp
  • Đường kính từ DN 50 đến 600mm
  • Nguồn Pin có thể sử dụng trong 6 đến 10 năm
  • Độ chính xác 0.2%
  • Nhiệt độ từ -40°C đến 70°C
  • Cấp bảo vệ IP68
  • Ứng dụng trong ngành cấp nước thoát.
  • Bộ sản phẩm đầy đủ được bao gồm pin và cáp kết nối dữ liệu.

Đồng hồ lưu lượng điện từ SITRANS F M MAG 8000 W Model



Sản phẩm có tính ứng dụng cao, dùng trong đo lưu lượng nước và nước thải hiệu quả. Ngoài ra, quý đơn vị cũng có thể đo các chất lỏng dẫn điện không ăn mòn khác bằng MAG 8000W này. Ưu điểm nổi bật của dòng MAG 8000W là thiết kế nhỏ gọn, nhẹ nhàng và dễ lắp đặt cũng như sử dụng.



• Đồng hồ dòng WaterMaster (WaterMaster Model)



Thông số kỹ thuật:

  • Model: WaterMaster
  • Xuất xứ: ABB – Anh Quốc
  • Đường kính từ DN 50 đến 600mm
  • Đã đạt chứng nhận: OIML R49 và MID
  • Mức kiểm soát cao cấp thông qua thiết kế cảm biến tiên tiến
  • Có thể lắp đặt bên dưới lòng đất
  • Cải thiện hiệu suất thông qua xử lý tín hiệu kỹ thuật số
  • Nhanh, điều khiển dễ dàng và an toàn
  • Kết quả đo lường nhanh chóng, chi tiết và chính xác.

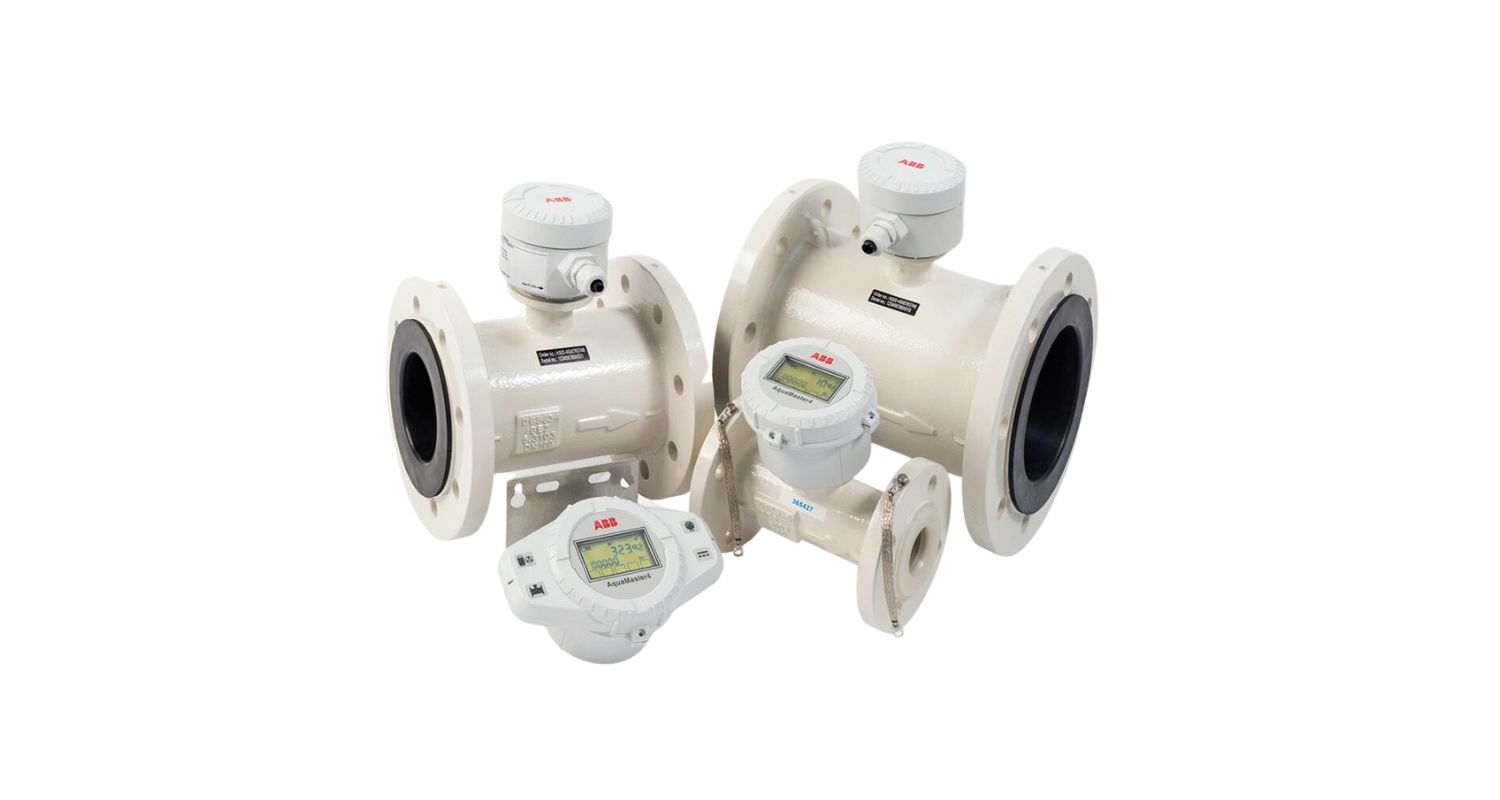

Đồng hồ dòng WaterMaster (WaterMaster Model)



Đây là dòng đồng hồ phổ biến trên thị trường hiện nay, có hoạt động dẫn động từ nhạy. Thiết kế mặt đồng hồ, số hiển thị rõ nét, dễ đọc và độ chính xác cao. Chất liệu sử dụng để chế tạo nên các bộ phận của WaterMaster có độ bền rất cao và được kiểm nghiệm kỹ càng bởi chúng phải làm việc trong môi trường nước thải.



• Dòng  MAG 5100 W (MAG 5100 W  Model)



Thông số kỹ thuật:

  • Model: MAG 5100 W
  • Xuất xứ: Siemens – Pháp
  • Đường kính từ DN 50 đến 1200 mm
  • Phạm vi ứng dụng: cả nước nóng lẫn nước lạnh đều hiệu quả.

Đồng hồ lưu lượng điện từ dòng MAG 5100 W Model



Sản phẩm có nhiều mẫu mã đa dạng, được dùng nhiều trong công nghiệp và ngành nước với công nghệ chế tạo hiện đại, tiên tiến, được nhận định đạt tiêu chuẩn Châu Âu.

Mag 5100 W là dòng sản phẩm được Siemens chế tạo chủ yếu cho các ứng dụng đo lưu lượng của nước và nước thải, hoặc các chất lỏng dẫn điện không ăn mòn khác không yêu cầu kiểu lắp đặt theo chuẩn vệ sinh với nhiệt độ cho phép của chất lỏng cần đo lên tới 70 độ C.



• Đồng hồ sử dụng nguồn Pin (Battery – Operated Water Metter)



Thông số kỹ thuật:

  • Xuất xứ: ABB – Anh Quốc
  • Đường kính từ DN 50 đến 600mm (From DN 50 đến 600mm) Cấp bảo vệ IP68 ( Protection IP 68).
  • Đã đạt chứng nhận: OIML R49 và MID (OIML R49 and MID approved)
  • Có thể sử dụng được năng lượng gió hoặc mặt trời.
  • Nguồn Pin sử dụng trong vòng 5 năm.
  • Độ chính xác 0.2% . Nhiệt độ từ -40°C đến 70°C
  • Bộ sản phẩm đầy đủ được bao gồm pin và cáp kết nối dữ liệu.

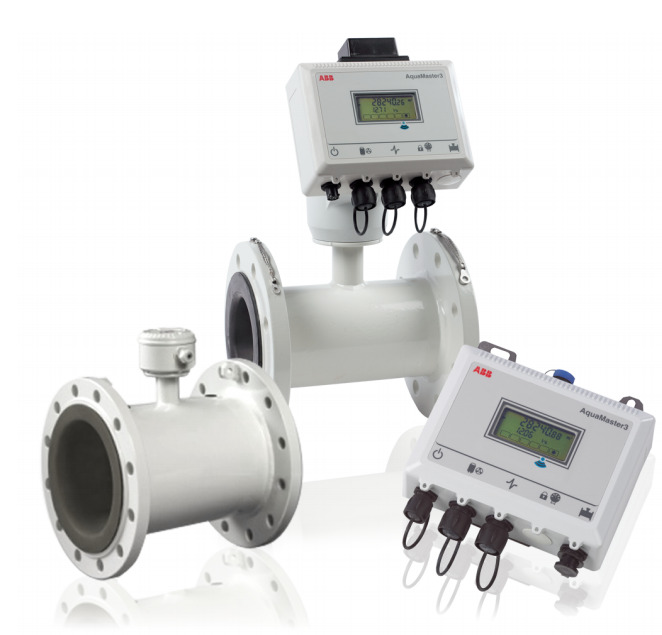

Đồng hồ đo lưu lượng điện từ sử dụng nguồn Pin



Đồng hồ sử dụng nguồn Pin – Operated Water Metter của hãng ABB có thiết kế nhỏ gọn và tính thẩm mỹ, bên cạnh đó, sản phẩm có thể được tích hợp với các loại cổng truyền tải dữ liệu đa dạng vô cùng tiện lợi.



5. Một số lưu ý khi chọn mua đồng hồ đo lưu lượng điện từ



Để có thể chọn mua đồng hồ đo lưu lượng điện từ sử dụng được bền lâu, quý đơn vị cần lưu ý một số điểm sau:

  • Chọn mua đồng hồ đúng với mục đích sử dụng: tùy theo nơi lắp đặt mà bạn chọn sản phẩm cho đúng kích cỡ, nhu cầu. Có thể kể ra như các công trình sử dụng, công trình nhà ở, bệnh viện, trường học…
  • Mua đồng hồ theo môi trường sử dụng: bởi vì mỗi môi trường sẽ có khí hậu và độ ẩm khác nhau. Nếu đơn vị bạn không chọn đúng loại phù hợp, thiết bị rất có thể không sử dụng được lâu dài bởi những tác động này.
  • Mua sản phẩm phù hợp với ngân sách cũng là một tiêu chí cần lưu ý.



Chúng tôi là nhà phân phối các thiết bị đo lường trong ngành nước từ chính hãng



Duc Hung Co có trên 20 năm kinh nghiệm trong lĩnh vực cung cấp sản phẩm đồng hồ đo lưu lượng điện từ, đồng thời là nhà phân phối các thiết bị đo lường trong ngành nước từ chính hãng, sẽ đảm bảo mang đến cho bạn những thiết bị chất lượng với giá thành cạnh tranh nhất thị trường. Chúng tôi sẵn sàng tư vấn và mang sản phẩm đến với đơn vị bạn nhờ quy mô hoạt động rộng khắp cả nước.

Với phương châm hoạt động “Luôn là người bạn đồng hành với đối tác” suốt 20 năm qua, chúng tôi tự hào đem đến những lợi ích và giải pháp tối ưu cho các khách hàng của mình.

Nếu quý đơn vị có ý định chọn mua đồng hồ đo lưu lượng điện từ, hãy liên hệ ngay với chúng tôi theo số hotline: 08.5788.7588 hoặc gửi yêu cầu báo giá qua email: info@duchungco.com để được hỗ trợ nhanh chóng và tận tình.
